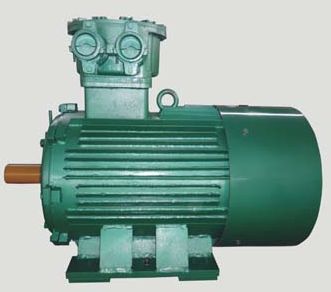

YBK3防爆電機

生產廠家:/ 瀏覽量:已有人關注

YBK3防爆電機介紹及標準

YBK3防爆電機全稱：YBK3煤礦井下用隔爆型三相異步電動機，是在YBK2防爆電機的基礎上結合當前國內先進的電磁技術研制而成，該電機具有高效、節能、壽命長、性能好、噪音低、防爆結構先進，起動性能優良、外形美觀、可靠性高、防震、運行不產生火花、使用維護方便等優點。YBK3防爆電機效率指標符合GB18613-2012《中小型三相異步電動機能效限定值及能效等級》電動機能效2級指標，并與IEC60034-30的IE3連結同等。

本系列電動機符合 GB755-2008《旋轉電機定額和性能》、企業標準Q/320206JLAB88-2010《YBK3系列煤礦并下用隔爆硯三相異步電動機技術條件(機座號H100-355)》。其防爆性能符合BG3836.1-2010《爆炸性環境第1部分:設備通用要求》和GB3826.2-2010《爆炸性環境第2部分:由隔爆外殼"d"保護的設備》、也符合MT451一l995《煤礦用隔爆型低壓三相異步電動機安全性能通用技術規范》的規定，制成隔爆科ExdI適用于煤礦井下爆炸性氣體環境的危險場所。也符合IEC79-1，BS4683和EN50018的規定，制成隔爆型。防爆標識為ExdI Mb，使用有爆炸性氣體混合物存在的場所。ExdI Mb適用于煤礦采掘工作面具有甲烷或煤塵的爆炸性混合物存在的工作環境。

本系列電動機的外殼防護等級為IP55,冷卻方式為IC411。

YBK3防爆電機適用于哪些場所？

YBK3防爆電機用作煤礦井用（采掘面以下用），電動機的隔爆結構為ExdI Mb。防爆標志為ExdI Mb適用于含有瓦斯或煤塵的煤礦井下采掘工作面。本系列電動機為鼠籠式隔爆型三相異步電動機，外殼防護等級為IP55，冷卻方式為IC411全封閉自扇冷式。電動機的結構及安裝型式為IMB3、IMB5、IMB35。YBK3防爆電機是為煤礦井下采掘面機械設計的電機，機座由鋼板焊接形成，風罩、接線盒、絕緣結構采取加強措施，主要用于煤礦井下惡劣工作環境。

YBK3隔爆型電動機，要求電動機內部的爆炸性混合物爆炸時，隔爆外殼不應損壞或產生影響隔爆性能的變形；內部爆炸火焰不允許通過外殼的隔爆接合面引起外部爆炸性混合物的爆炸，為此：

1、組成隔爆外殼的零件如機座、端蓋、軸承內蓋、接線盒蓋、接線盒座等，精加工后須經1.5Mpa，持續時間至少為10S，實驗結果以不滴水和外殼未產生影響防爆型式的永久性變形或損壞視為靜壓試驗合格；

2、隔爆接合面的長度間隙、表面粗糙度、接線盒內部裸露導體之間、裸露導體與金屬外殼之間的電氣間隙及爬電距離見。

3、連接隔爆外殼的螺栓均裝有彈簧墊圈,防止自行松脫，且緊固件的適應力大于或等于640Mpa，即緊固螺栓機械性能等級為8.8級。對于礦用產品，易受到外力沖擊的緊固件還應設護圈。

4、機座、端蓋、軸承內蓋、接線盒座、接線盒蓋、接線螺栓、端子套（或接線板）、軸、密封圈是隔爆零部件。

5、在額定工作狀態下，電動機外殼最高表面溫度不得超過+150℃。進線口外的溫度不得高于所用電纜的允許溫度，以保證電纜運行可靠。

YBK3防爆電機型號意義是什么？

YBK3電動機防爆標志代表的意義:ExdIMb
Ex:防爆標志
d:電氣設備防爆型式(隔爆型)
I:電氣設備類別級別(I類)
Mb:適用煤礦井下

YBK3防爆電機型號:YBK3-160M-4代表的意義
Y:異步電動機
B:隔爆型
K:礦用
3:第三次改型設計
160:電機中心高(160mm)
M:機座長度(S=短，M=中，L=長)
4:極數(4極)

電氣設備分類對照表

II 類除煤礦外的其他爆炸性氣體環境用電氣設備。II 類爆炸性氣體的特性進一步分類為:IIA、IIB、IIC。II 類常見可燃性氣體、蒸氣、溫度組別見下表 II 類用于除煤礦以外的爆炸性粉塵環境，III 類再分類：IIIA 類：可燃性飛絮； IIIB類：非導電性粉塵；IIIC 類：導電性粉塵；

爆炸性混合物T1~T4溫度組別對應表

YBK3防爆電機運行條件和使用標準

YBK3防爆電機運行條件
額定電壓：380V、660V、1140V、380/660V、660\1140V。
額定頻率：50Hz
工作方式：連續工作制S1。
特殊需求時需要特別注明。
YBK3防爆電機環境要求使用標準
海拔不超過1000米,環境空氣溫度:周圍空氣最低為-15℃，最高為35℃煤礦井下采掘工作面，環境空氣最人相對濕度不超過95%(當溫度為25℃時)
YBK3防爆電機接線盒的出線口

YBK3防爆電機結構以及安裝方式

YBK3防爆電機的隔爆結構為ExdI Mb。
YBK3防爆電機的的主體外殼防護等級為IP55
YBK3防爆電機的冷卻方式為IC410，IC411
YBK3防爆電機的絕緣等級為F級，定子繞組溫升裕度大，壽命長。
YBK3防爆電機有一個圓柱形軸伸，借聯軸器或正齒輪傳動。
YBK3防爆電機轉子采用鑄鋁結構。轉子經過動平衡檢測，YBK3防爆電機運轉平穩，振動小，噪音小。
YBK3防爆電機定，轉子沖片采用高導磁，低損耗優質電工硅鋼片，YBK3防爆電機損耗低，效率高。
YBK3防爆電機定子繞組采用高強度聚酯漆包圓銅線，并經VPI真空加壓浸漆處理，成為一個完整的整體，繞組絕緣具有良好的電氣，機械，防潮性能及熱穩定性。
YBK3防爆電機軸承用YBK3防爆電機低震動，低噪聲軸承，機座號132以下才有雙面密封軸承，在軸伸端裝用波形彈簧墊圈，以適度壓靠軸承，有效抑制YBK3防爆電機運轉時產生的震動和噪聲。機座號160以上采用內外蓋結構，并在軸承部位擋圈軸向固定，有效地防止YBK3防爆電機轉子的軸向串動。
YBK3防爆電機風扇，風罩的材料。YBK3防爆電機采用防靜電塑料風扇，其轉動慣量小，損耗低，全系列風扇與軸采用鍵聯接，運行可靠。風罩為鋼板結構，在防止一定大小的外物侵入的前提下得到最大面積的通風量，使風路暢通。

YBK3防爆電機有以下3種基本結構型式： B3有底座，無直連安裝法蘭盤，B5無底座，有直連安裝法蘭盤，B35有底座，有直連安裝法蘭盤。

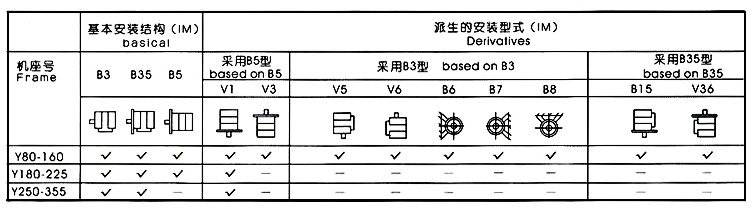

YBK3防爆電機安裝方式示意圖

YBK3防爆電機安裝方式參數圖表

YBK3防爆電機型號參數表
電壓：380V		頻率：50Hz
電機型號	額定功率 (kW)	額定電流（A）	額定轉速（r/min）	效率% (η%)	功率因數 (cosφ)	額定轉矩 N.m	堵轉轉矩額定轉矩 Tst TN	堵轉電流額定電流 Ist TN	最大轉矩額定轉矩 Tmax TN	噪聲 db(A)	重量（kg）
YBK3-80M1-2	0.75	1.7	2875	80.7	0.83	2.5	2.3	6.8	2.3	67	32
YBK3-80M2-2	1.1	2.4	2875	82.7	0.83	3.7	2.3	7.3	2.3	67	33
YBK3-90S-2	1.5	3.2	2890	84.2	0.84	5.0	2.3	7.6	2.3	72	39
YBK3-90L-2	2.2	4.6	2890	85.9	0.85	7.3	2.3	7.8	2.3	72	46
YBK3-100L-2	3	6.0	2891	87.1	0.87	9.9	2.3	8.1	2.3	76	57
YBK3-112M-2	4	7.8	2914	88.1	0.88	13.1	2.3	8.3	2.3	77	68
YBK3-132S1-2	5.5	10.6	2937	89.2	0.88	17.9	2.2	8.0	2.3	80	87
YBK3-132S2-2	7.5	14.2	2940	90.1	0.89	24.4	2.2	7.8	2.3	80	93
YBK3-160M1-2	11	20.6	2930	91.2	0.89	35.9	2.2	7.9	2.3	86	136
YBK3-160M2-2	15	27.9	2930	91.9	0.89	48.9	2.2	8.0	2.3	86	144
YBK3-160L-2	18.5	34.4	2937	92.4	0.89	60.2	2.2	8.1	2.3	86	155
YBK3-180M-2	22	40.5	2940	92.7	0.89	71.5	2.2	8.2	2.3	89	241
YBK3-200L1-2	30	54.9	2950	93.3	0.89	97.1	2.2	7.5	2.3	92	275
YBK3-200L2-2	37	67.4	2950	93.7	0.89	119.8	2.2	7.5	2.3	92	300
YBK3-225M-2	45	81.7	2960	94.0	0.89	145.2	2.2	7.6	2.3	92	420
YBK3-250M-2	55	99.6	2965	94.3	0.89	177.2	2.2	7.6	2.3	93	477
YBK3-280S-2	75	135.2	2970	94.7	0.89	241.2	2.0	6.9	2.3	94	640
YBK3-280M-2	90	161.7	2970	95.0	0.89	289.4	2.0	7.0	2.3	94	697
YBK3-315S-2	110	195.1	2975	95.2	0.90	353.1	2.0	7.1	2.2	96	1060
YBK3-315M-2	132	233.6	2975	95.4	0.90	423.7	2.0	7.1	2.2	96	1120
YBK3-315L1-2	160	279.4	2975	95.6	0.91	513.6	2.0	7.1	2.2	99	1290
YBK3-315L2-2	200	348.6	2975	95.8	0.91	642.0	2.0	7.1	2.2	99	1430
YBK3-355M-2	250	435.7	2980	95.8	0.91	801.2	2.0	7.1	2.2	103	1749
YBK3-355L-2	315	549.0	2980	95.8	0.91	1009.5	2.0	7.1	2.2	103	2060
同步轉速1500r/min
YBK3-80M1-4	0.55	1.4	1400	80.7	0.75	3.8	2.3	6.3	2.3	58	31
YBK3-80M2-4	0.75	1.8	1400	82.5	0.75	5.1	2.3	6.5	2.3	58	32
YBK3-90S-4	1.1	2.6	1440	84.1	0.75	7.3	2.3	6.6	2.3	61	43
YBK3-90L-4	1.5	3.6	1445	85.3	0.75	9.9	2.3	6.9	2.3	61	47
YBK3-100L1-4	2.2	4.8	1440	86.7	0.81	14.6	2.3	7.5	2.3	64	56
YBK3-100L2-4	3	6.3	1440	87.7	0.82	19.9	2.3	7.6	2.3	64	62
YBK3-112M-4	4	8.4	1445	88.6	0.82	26.4	2.3	7.7	2.3	65	74
YBK3-132S-4	5.5	11.4	1455	89.6	0.82	36.1	2.0	7.5	2.3	71	93
YBK3-132M-4	7.5	15.2	1455	90.4	0.83	49.2	2.0	7.4	2.3	71	105
YBK3-160M-4	11	21.5	1460	91.4	0.85	72.0	2.2	7.5	2.3	75	141
YBK3-160L-4	15	28.8	1460	92.1	0.86	98.1	2.2	7.5	2.3	75	153
YBK3-180M-4	18.5	35.3	1470	92.6	0.86	120.2	2.2	7.7	2.3	76	235
YBK3-180L-4	22	41.8	1470	93.0	0.86	142.9	2.2	7.8	2.3	76	255
YBK3-200L-4	30	56.6	1470	93.6	0.86	194.9	2.2	7.2	2.3	79	285
YBK3-225S-4	37	69.6	1480	93.9	0.86	238.8	2.2	7.3	2.3	81	360
YBK3-225M-4	45	84.4	1480	94.2	0.86	290.4	2.2	7.4	2.3	81	390
YBK3-250M-4	55	102.7	1480	94.6	0.86	354.9	2.2	7.4	2.3	83	490
YBK3-280S-4	75	136.3	1480	95.0	0.88	484.0	2.2	6.7	2.3	86	718
YBK3-280M-4	90	163.2	1480	95.2	0.88	580.7	2.2	6.9	2.3	86	816
YBK3-315S-4	110	199.1	1485	95.4	0.88	707.4	2.2	6.9	2.2	93	1050
YBK3-315M-4	132	238.4	1485	95.6	0.88	848.9	2.2	6.9	2.2	93	1210
YBK3-315L1-4	160	285.1	1485	95.8	0.89	1029.0	2.2	6.9	2.2	97	1290
YBK3-315L2-4	200	355.7	1485	96.0	0.89	1286.2	2.2	6.9	2.2	97	1400
YBK3-355M-4	250	439.6	1490	96.0	0.90	1602.3	2.2	6.9	2.2	101	1805
YBK3-355L-4	315	553.9	1490	96.0	0.90	2019.0	2.2	6.9	2.2	101	2130

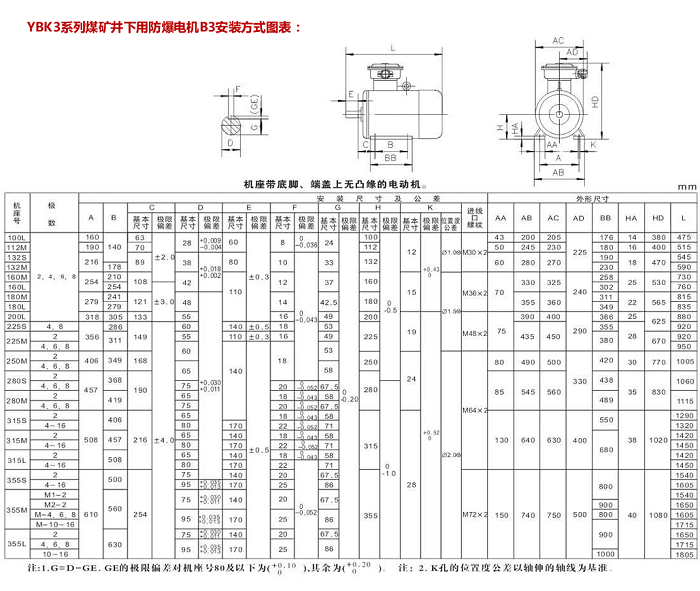

YBK3防爆電機B3安裝方式對應圖表

YBK3防爆電機B5安裝方式對應圖表

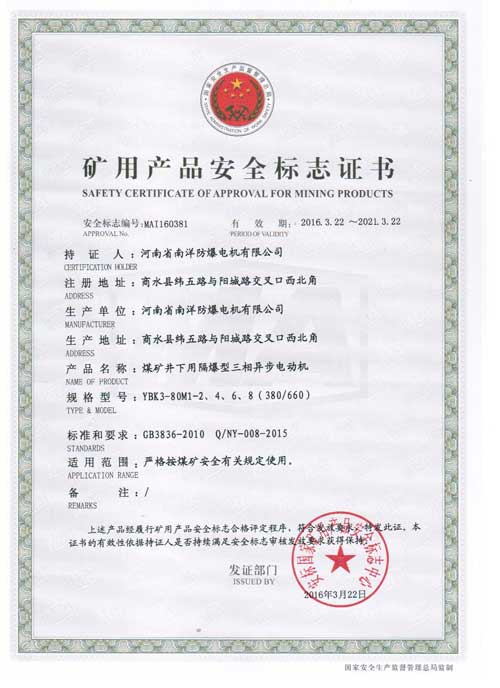

注：銘牌信息、防爆證件等信息可聯系我們獲取

YBK3防爆電機安裝前的準備

YBK3防爆電機開箱前應檢查包裝箱是否完整無損。

YBK3防爆電機開箱后應小心清除YBK3防爆電機的塵土和防銹涂封，并詳細閱讀使用說明書。

YBK3防爆電機安裝前須進行下列各項檢查，如不符合要求，則不準投入使用。

a.有防爆標志和防爆合格證編號，并與YBK3防爆電機的使用場所要求一致；

b.隔爆外殼各零部件聯接正確，緊固可靠；

c.所有隔爆零件應無裂紋和影響隔爆性能的缺陷（未拆過的新電機可不檢查）；

d.軸承潤滑脂注排油裝置暢通。

e.定子繞組與機殼間絕緣電阻：額定電壓380V時不低于0.38MΩ；定額電壓660V時，不低于0.66 MΩ，定額電壓1140V時，不低于1.14 MΩ。

YBK3防爆電機采用彈性聯軸器傳動，YBK3防爆電機與被傳動的主機軸中心要保持一致，否則會引起軸承損壞和軸斷裂。

YBK3防爆電機與電源電纜的連接

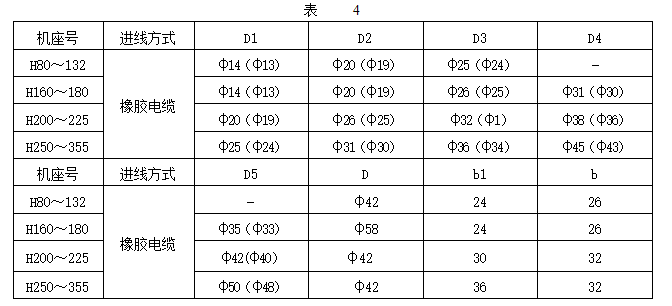

電源引入電纜的外徑要與密封圈的孔徑相符，密封圈規格見表4（可根據引入電纜外徑大小剝去密封圈同心圓）。配合直徑差不大于1mm，當壓緊接線盒斗后，應保證密封圈與電纜之間及密封圈與接線盒座之間無間隙，否則將失去隔爆性能。

引入的電線芯線要接在兩弓型墊圈之間，注意芯線的飛刺不要突出，引入電纜還須用接線壓板和弓形墊圈壓緊固定，防止竄動。

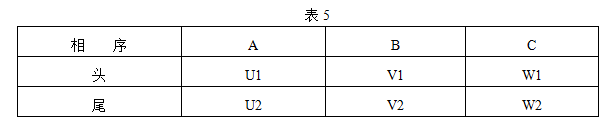

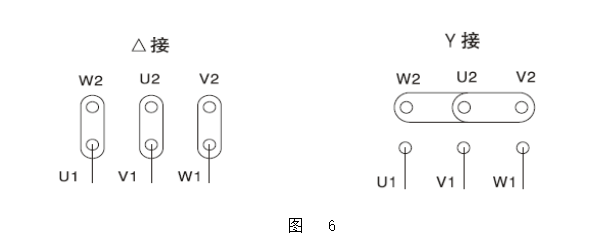

端子接線盒通過連接片改變接法，可適應兩種不同電壓需要（見圖6）,有兩個進線口可引入二根多芯電纜的接線盒，當引入一根多芯電纜只使用一個進線口時，另一個進線口的堵棒不得拿掉，否則將失去防爆性能。 YBK3防爆電機的相序U、V、W須與接入外電源相序A、B、C相對應，YBK3防爆電機轉向從軸伸端視之為順時針方向，否則YBK3防爆電機將反轉，見表5。
